EDA工具是专门用来设计和开发芯片的工业软件，是半导体产业链最上游、最高端的产业，被誉为“芯片之母”。

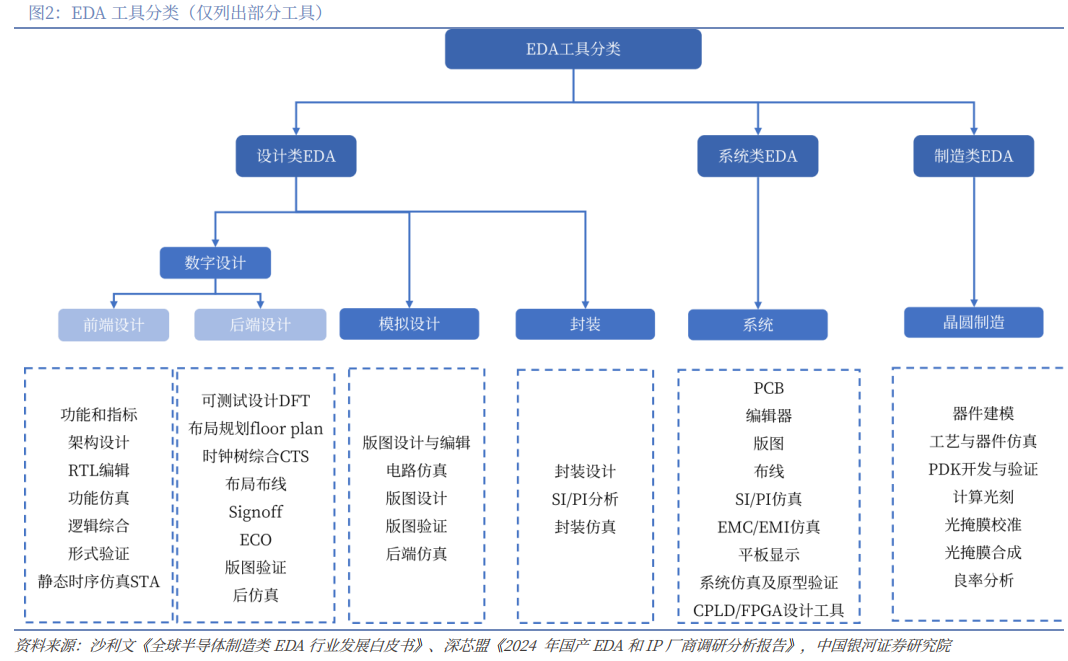

EDA工具涉及到芯片的方方面面，从设计到制造再到封装，都有涉及，是一个很庞大的体系，可以分为设计类、系统类、制造类三类：
设计类EDA和系统类EDA比较好理解，设计类EDA就是用来设计芯片内部电路图的，而系统类EDA用来设计芯片外部的电路图，研究怎么把芯片放到PCB板上，最终组成完整的产品。
制造类EDA就比较难理解了，怎么制造环节也需要EDA设计工具呢？
其实制造过程本身非常复杂，涉及很多道工艺，制造类EDA可以对这些工艺步骤进行“虚拟制造”仿真，大幅降低实际试错的成本和风险。
比如最核心的光刻环节，光线在透过掩膜版时会发生衍射和干涉，导致晶圆上形成的图形发生畸变，计算光刻软件（OPC） 就是用来预先计算这种畸变的，可以提前在掩膜版上做出补偿修正，确保最终晶圆上的图形与设计一致。
目前全球EDA市场呈现寡头垄断格局，由新思科技 (Synopsys)、铿腾电子 (Cadence) 和西门子 EDA (Siemens EDA) 三家巨头主导，它们在2020年占据了全球约77.7%的市场份额。
国内市场同样由海外三巨头占据主导地位，2020年市场份额合计接近80%，但随着美国技术封锁的加剧，国产替代需求迫切，国内EDA企业迎来了发展机遇。
那么问题来了，国内有哪些EDA工具相关的玩家？
华大九天，国内规模最大、产品线最完整、综合技术实力最强的EDA企业，2020年占国内EDA市场约6%份额，中国唯一能够提供模拟电路设计全流程EDA工具的本土企业，全球唯一可提供系统类EDA中平板显示电路设计的企业。
概伦电子，聚焦制造类EDA的器件建模，和模拟设计EDA的电路仿真两大环节，具备国际市场竞争力，器件建模工具被台积电、三星电子、SK海力士、美光科技、联电、中芯国际等全球顶级晶圆厂广泛使用。
广立微，专注于制造类EDA的芯片良率提升和电性测试，产品已进入华虹集团、粤芯半导体等晶圆厂供应体系，2024年良率预测精度达99.3%，打入三星供应链。
芯和半导体（未上市），聚焦系统类EDA，提供从芯片、封装、模组、PCB到整机系统的全栈集成系统EDA解决方案，核心能力在于多物理场仿真，支持AI大芯片、先进封装等复杂场景。
国内EDA行业已形成“一超多强”的格局，“一超”即华大九天，“多强”指的是概伦、广立微、芯和，正处于快速追赶、实现自主可控的关键历史机遇期。
